C 可拆式換熱器-扣墊型
- 全國咨詢熱線：
- 0731-28437710
詳情介紹:
板式換熱器由許多張沖有四個孔的波紋金屬薄板，按照設計要求組裝，經固定壓緊板，活動壓緊板，導桿，夾緊螺桿壓緊而成。板片由大型壓機一次壓制成型，沖有四個角孔，扣上配套密封墊片起密封和引流作用。板片組裝交錯疊置形成復雜的網狀觸點和流體通道，冷熱介質在每張板片的兩側間隔逆流換熱。

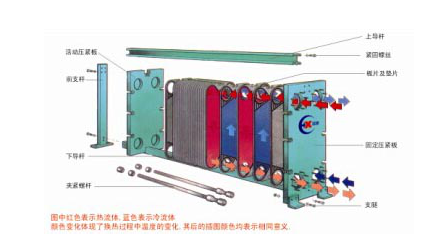

板式換熱器結構圖：
板式換熱器特點：
1、傳熱系數高：一般的說，板式換熱器傳熱系統傳熱系數X值可達到3000~7000W/㎡.℃。這表明板式換熱器只需要管殼式換熱器面積的1/2~1/4即可達到同樣的效果。
2、投資低：在相同工況下，板式換熱器由于換熱面積、占地面積、冷卻水用量少，使設備投資、動力消耗等費用大大降低。特別當采用昂貴材料時，投資降低更為明顯。
3、結構緊湊，維修方便：在工況相同條件下，板式換熱器所占空間僅為管殼式換熱器的1/2~1/3.維修方便，只需松開夾緊螺桿，在原空間范圍內即可拆裝，不必像管殼式換熱器需預留很大空間來檢修。
4、板片使用***的模具設計，液體分布采用十字形分流結構，導桿采用六點定位，波紋角度引進銳角、鈍角設計密封墊采用BRK扣墊型，墊片與板片之間不再需要膠水粘合固定，方便拆裝、維修。這樣板式熱效率高，阻力小，板片定位準確。
5、其板片薄(0.45~0.8mm)，逆流設計，人字形波紋使流體在極低的流速下即可發生強烈的湍流，湍流又有自?xún)糇饔?，防止污垢生成，這都保證其傳熱效率特別高。
6、換熱面積可隨意增減：板式熱交換器板片為獨立單元，可隨意增減換熱面積或流程，這樣可適應不同工況要求。
7、使用安全可靠：在板片之間密封裝置上設計了二道密封，同時開有信號孔，一旦發生泄漏，介質自然排到熱交換器外部，既防止二種介質相混，又起到安全報警作用。
板式換熱器技術指標:
工作壓力：較高2.0MPa 設計溫度：-50～200℃
板片厚度：0.45～0.7mm 連接方式：螺紋、法蘭、活接
板片材質：AISI304、316、316L、鈦(TA1)、哈氏合金(C-276)、254SMO、鎳材、310S、904等。
板式換熱器主要技術參數：
技術參數型號 | 裝機面積（㎡） | 處理量液（氣）m3/h | 接口直徑（㎜） | 熱交換量（MW） | 板間距（㎜） | 流道截面積（㎡） | 設備較大重量（㎏） | |
扣
墊
型 | BR006K | 0.5～5 | 25（250） | 40 | 0.6 | 3.0 | 350×10-6 | 70 |
BR01K | 2～10 | 42（420） | 50 | 1 | 3.8 | 650×10-6 | 280 | |
BR015K | 4～20 | 50（500） | 50 | 3 | 3.8 | 665×10-6 | 320 | |
BR02K | 4～30 | 70（700） | 65 | 6 | 4.0 | 950×10-6 | 500 | |
BR03KH | 5～45 | 130（1300） | 100 | 15 | 4.1 | 1220×10-6 | 1400 | |
BR04K | 10～60 | 150（1500） | 100 | 20 | 4.1 | 1220×10-6 | 1450 | |
BR05K | 20～140 | 320（3200） | 150 | 25 | 4.4 | 1800×10-6 | 2000 | |
BR06K | 40～160 | 380（3800） | 150 | 30 | 4.4 | 1800×10-6 | 2600 | |
BR08K | 60～220 | 600（6000） | 200 | 40 | 4.5 | 2378×10-6 | 4500 | |
BR10K | 80～350 | 700（7000） | 200 | 70 | 4.5 | 2378×10-6 | 5600 | |
BR13K | 100～500 | 1000（10000） | 250 | 90 | 4.5 | 2800×10-6 | 10000 | |
BR16K | 120～700 | 1200（12000） | 300 | 110 | 4.5 | 3500×10-6 | 12000 | |
BR18K | 150～900 | 2000（20000） | 350 | 130 | 4.5 | 3750×10-6 | 14000 | |

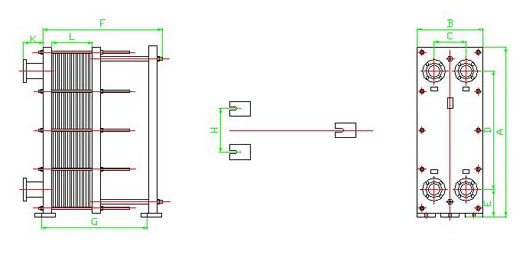

板式換熱器外形安裝尺寸圖：
板式換熱器安裝尺寸：
尺寸型號 | A （高） | B （寬） | C | D | E | F （長） | G | H | K | L | 管口 直徑 | 地腳 螺栓 | |
扣
墊
型 | BR006K | 560 | 250 | 94 | 420 | 88 | 140＋3.0N | 100＋3.0N | 190 | 80 | 3.0N | 40 | M10 |
BR01K | 771 | 330 | 144 | 554 | 132 | 450＋3.8N | 375＋3.8N | 250 | 100/150 | 3.8N | 50 | M16 | |
BR015K | 935 | 330 | 140 | 640 | 150 | 450＋3.8N | 375＋3.8N | 250 | 100/150 | 3.8N | 50 | M16 | |
BR02K | 1136 | 430 | 200 | 866 | 165 | 500＋4.0N | 400＋4.0N | 345 | 150 | 4.0N | 65 | M16 | |
BR03KH | 1131 | 510 | 225 | 736 | 254 | 500＋4.2N | 400＋4.2N | 425 | 150 | 4.2N | 100 | M20 | |
BR04K | 1366 | 510 | 225 | 1040 | 192 | 500＋4.2N | 400＋4.2N | 400 | 150 | 4.2N | 100 | M20 | |
BR05K | 1466 | 620 | 298 | 996 | 290 | 700＋4.4N | 600＋4.4N | 510 | 150 | 4.4N | 150 | M24 | |
BR06K | 1766 | 620 | 298 | 1294 | 272 | 700＋4.4N | 600＋4.4N | 510 | 150 | 4.4N | 150 | M24 | |
BR08K | 2007 | 816 | 376 | 1413 | 320 | 800＋4.5N | 740＋4.5N | 616 | 150 | 4.5N | 200 | M24 | |
BR10K | 2300 | 816 | 376 | 1706 | 320 | 800＋4.5N | 650＋4.5N | 780 | 150 | 4.5N | 200 | M24 | |
BR13K | 2620 | 980 | 460 | 1810 | 400 | 800＋4.5N | 940＋4.5N | 1020 | 200 | 4.5N | 250 | M30 | |
BR16K | 2565 | 1180 | 580 | 1780 | 450 | 1000＋4.5N | 940＋4.5N | 1020 | 250 | 4.5N | 300 | M30 | |
BR18K | 2961 | 1300 | 567 | 2000 | 500 | 1400＋4.6N | 1160＋4.6N | 1100 | 250 | 4.6N | 350 | M30 | |
說明：N為板片數。F,G為參考尺寸，以實際尺寸為準
